隨著電子產品的不斷創新，越來越多的電子產品都加入了溫度感應或溫度探測的功能，而其中起到溫度探測的核心部件就是高精度NTC熱敏電阻芯片。由于其本身具有阻值隨著溫度的變化而變化的特性，因此可以根據NTC熱敏電阻芯片的阻值來確定熱敏電阻芯片所處位置的溫度，達到溫度感應或溫度探測的目的。

常規的NTC熱敏電阻芯片包括熱敏瓷片和印刷在熱敏瓷片兩表面的金屬電極。其制作方法一般為：熱敏陶瓷粉料制備——燒結陶瓷錠——切片——印刷金屬電極——燒結——計算尺寸——切割。常規的NTC熱敏電阻芯片的溫度特性曲線基本上是由所用熱敏陶瓷材料的配方?jīng)Q定，難以滿足不同的使用需要和特殊生產要求，無法帶來新的功能和應用。愛晟電子為大家介紹一種復合NTC熱敏電阻，其具有溫度曲線可調整、結構簡單、成本低的優點。

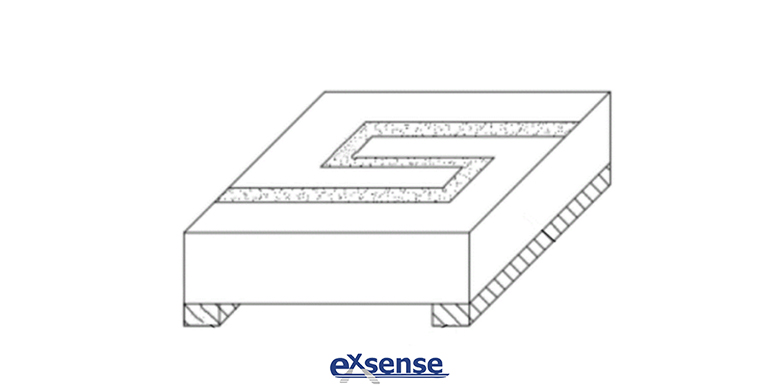

這款復合NTC熱敏電阻芯片，包括熱敏瓷片、金屬電極和玻璃釉電阻。其熱敏瓷片設有正面和背面；金屬電極包括第一端電極和第二端電極，其中，第一端電極和第二端電極分別設置在熱敏瓷片的正面或背面任一面的兩端；玻璃釉電阻則被設置在熱敏瓷片的正面或背面上。

這款復合NTC熱敏電阻芯片的制備方法包括以下步驟：

一、按常規的NTC熱敏陶瓷材料配方混合原料后，依次進行球磨、烘干、過篩、預燒、研磨、烘干、過篩，進而得到制備好的NTC熱敏陶瓷粉料；

二、將制備好的NTC熱敏陶瓷粉料裝入模具中，再將模具置于等靜壓機中壓制，釋壓后從模具中取出成型的陶瓷錠，然后將陶瓷錠高溫?zé)Y(jié)，再對其進行切片，得到陶瓷熱敏基片；

三、在陶瓷熱敏基片的表面印刷金屬電極層；

四、將玻璃釉電阻漿料印刷在陶瓷熱敏基片的表面，干燥后進行高溫?zé)Y(jié)，得到印刷在陶瓷熱敏基片上的玻璃釉電阻；

五、對陶瓷熱敏基片進行劃切，得到單個的復合NTC熱敏電阻芯片。

其中，步驟二中的等靜壓機的壓制壓強為200-400MPa，壓制時間為10-50秒。步驟四中的高溫?zé)Y(jié)的溫度為800-900℃，燒結時間為10-30分鐘，這個步驟是金屬電極層和玻璃釉電阻漿料同時燒結。

通過增加玻璃釉電阻形成新型的復合NTC熱敏電阻芯片，玻璃釉電阻的材料與熱敏瓷片不同，其溫度系數小，可視為固定電阻，能夠使復合NTC熱敏電阻芯片獲得與常規的熱敏芯片不同的溫度曲線。該溫度曲線不僅與所用熱敏陶瓷材料的配方有關，還與所添加的玻璃釉電阻阻值、玻璃釉電阻的設置位置以及金屬電極的設置位置相關。因此，復合NTC熱敏電阻芯片的溫度曲線是可調整的，可以滿足常規NTC熱敏芯片無法滿足的不同的使用需要和特殊生產要求。

廣東愛晟電子科技有限公司生產的高精度NTC熱敏電阻芯片（精度可達±0.5%、±1%，±2%，±3%），具有高靈敏、高可靠、快速響應等特點，被廣泛應用于各種溫度監測、溫度控制、溫度補償?shù)膱?chǎng)合。
